電抗器繞組直流電阻測試方法及試驗結果分析

電抗器繞組直流電阻

在被測量電阻中通以直流電流,在被測電阻兩端產生電壓降,測量出通過電阻的電流及電阻上的電壓降,根據歐姆定律(RX=U/I),即可計算出被測的直流電阻值。

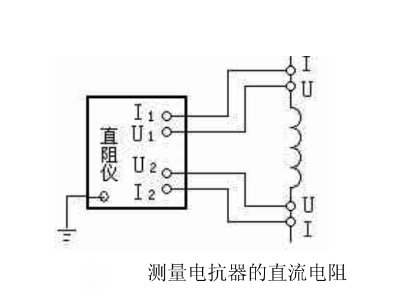

試驗接線

直流電阻測試儀接線方法

測量注意事項

a)測量端子應接觸良好,必要時應打磨測點表面;

b)測量夾應來回轉動幾次觸頭,使接觸面接觸良好;

c)測量時非被測繞組不宜短路,各繞組間也不能通過接地開關與大地形成短路;

d) 當測量線的電流引線和電壓引線分開時,應將電流引線夾于被測繞組的外側,電壓引線夾于被測繞組的內側。

試驗操作工藝流程

a)試驗前應拆除被試設備電源及一切外連線,并放電;

b)使用感性負載直流電阻快速測量儀,將測量儀放平穩后,設備接地線要連接牢固,測量儀器線夾四個測量端子與被測電阻正確連接好;

c)接好電源線,選擇合適量程;

直流電阻測試儀

d)接通電源,調零;

e)按下測量鍵,屏幕顯示測量電阻讀數,讀數穩定后讀取數值并記錄;

f)測量完畢抬起測量鍵,消弧。關閉電源后方可取下直流電阻測試儀器線夾換相測量或關機。

試驗結果分析:

a)直流電阻阻值受溫度影響較大,所以必須換算至同一溫度,一般以20℃為準;

b)公式:R20= R (T+20)/(T+t),T銅=235;

c)檢查繞組焊接質量;

d)檢查繞組導體或引出線是否存在斷股或開路問題;

e)檢查層、匝間有無短路的現象。
