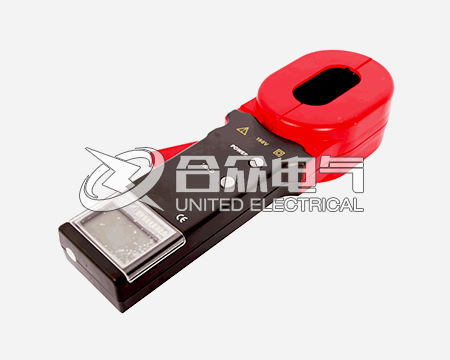

電力電氣檢測試驗中，常用的鉗型接地電阻測試儀，是用來測量任何有回路系統之接地電阻，儀器本身能產生一個電源電勢，在任何有回路系統中就能產生電流，因此其測量原理簡而言之是全電路歐姆定律，它測出的是這個回路系統的環路電阻值。

用鉗型接地電阻測試儀測量電力線路桿塔接地電阻方法簡單，測量結果可信度高，但只能用于有架空地線的高壓線路上，測量時待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通(連通點在鉗表之下)。通過對測量結果的分析，可以判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。

根據測量原理就能引伸出正確的測量方法及正確分析測量結果：

1、待測桿塔的線路必須有多點接地，亦即是說必須有架空地線的線路方能采用，否則就不能構成式(2)的環路，即使存在某些環路，但環路內的各部分皆不能忽略時，式(2)便失去成立的依據，例如沒有架空地線的10kV線路桿塔，用此法測量可能沒有回路，或者可以通過另一只塔腳經大地構成回路，表頭雖有顯示，但并不是真正的接地電阻值。

2、待測桿塔在測量時只能存在一條接地引下線，110kV及以上線路一般有兩只(或四只)塔腳有接地引下線。當在1腳上測量，3腳的接地引下線不拆開，分為兩種情況：(a)兩只腳的地網是連通的，則1、3腳通過地網，塔身已構成一個電阻值很小的環路，見圖2(a)，把RX旁路了，這時將測得很小的數值，例如1Ω，此值實際上就是兩腳間地網及塔身構成的回路電阻值，實際接地電阻即使很大亦不會被發現，這將會留下安全隱患。(b)如兩只腳的地網不連通，如圖2(b)，則1、3腳各有自己的接地電阻，測1腳時，3腳相當于一基相鄰桿塔，對測量結果幾乎沒有影響。如將3腳的接地引下線拆開后用臨時線與1腳引下線連接(在鉗形表之下)，如圖2(b)虛線所示，相當于加大了1腳的地網，測量值應有明顯降低，此值才真正是待測桿塔的接地電阻RX的值。

常用鉗型接地電阻測試儀使用注意事項：

1、用傳統的電壓電流法測試時是否解扣了(即是否把被測接地體從接地系統中分離出來了)。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。

測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。

2、用ETCR2000系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。

常見鉗型接地電阻測試儀的各類誤差處理：

1、標準電流表引入的誤差S1:由于被檢電流最高精度為0.5%,因此選用0.1級標準電流表即可。

2、標準電壓表帶來的誤差S2:由于被檢表精度不高,選用0.05級標準電壓表即可滿足要求。考慮到所測電壓較小,其測量誤差一般不超過±0.5%。

3、標準電壓表輸入阻抗帶來的誤差S3:因所測電阻均為1Ω以下,相對而言,標準電壓表輸入阻抗帶來的誤差完全可以忽略不記。

4、電阻引入的誤差S4:用此法檢測，接入的電阻并不作為標準,僅作為被檢表與標準表測量的一個載體,因此該電阻的精度并不影響測量結果,影響測量結果的主要因素是電阻的穩定性,由于所接電阻大電流的要求,此電阻通常是由專門的材料和工藝定做而成,對其穩定性有一定的要求,加之被檢表和標準表幾乎是同時測量,因此電阻穩定性引入的誤差可忽略不記。
