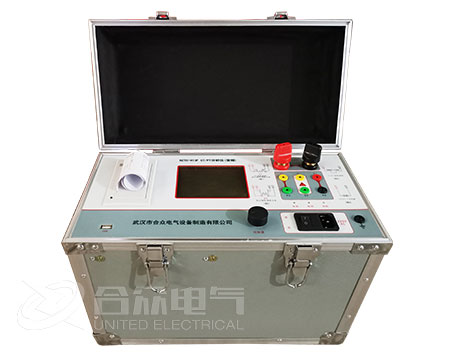

變頻式互感器CT/PT分析儀測試方法及步驟
注意:測試前請確定被測互感器完全處于離線狀態。
CT/PT二次繞組直流電阻測試:
測試儀端口S1、S2接被測互感器的二次繞組,接線完成后,選擇“分項檢測”選擇“直阻”測試項目并開始試驗,試驗結束將顯示相應測試結果。
CT綜合測試:勵磁、直阻、變比、極性、角差、比差測試:
測試儀端口P1/P2接被測CT一次側對應P1/P2端,測試儀的S1、S2接至被測CT二次繞組,接線完成后,點擊“開始測試”,試驗結束將顯示相應測試結果。
注:若沒有按照銘牌選擇額定一次和二次電流,則角差和比差結果錯誤,變比結果不受影響。
PT變比、極性、角差、比差測試:
測試儀端口P1/P2接被測PT二次繞組(低壓側),測試儀端口S1/S2接被測PT一次繞組(高壓側),接線完成后,點擊“變比極性”即開始試驗,試驗結束將顯示變比、極性、角差、比差測試結果。
注:若沒有按照銘牌選擇額定一次和二次電壓,則角差和比差結果錯誤,變比結果不受影響。
嚴重警告:若PT高壓側與低壓側的測試線接反,將對測試儀造成嚴重損害。
PT勵磁(伏安)特性、直阻:
測試儀的端口S1、S2接至被測PT的二次繞組。選擇“勵磁”或“直阻”,即可自動測出相應結果。
CT/PT二次實際負載測試:
對互感器二次回路實際負載測試時,首先根據被測互感器銘牌設置好額定負荷、額定電壓或電流。測試線一頭接設備K1、K2端口,另一端接至被測二次負載,接線完成后,選擇進入“負荷”測試項目并開始試驗,試驗結束將顯示相應測試結果。
一次通流測試:
參照圖5進行 接線,用一根大電流線(紅)接測試儀的L1端,線的另一端接被測互感器的L1端;另一根大電流線(黑)的一端接測試儀的L2,另一點接被測互感器的L2端,被測互感器的二次側接負載,接線完成后,進入一次通流測試界面,設置好電流并開始試驗,電流保持5分鐘。
自動退磁:
進入CT分項檢測菜單,選擇勵磁實驗,每做一次勵磁試驗,即可完成一次鐵芯退磁。
