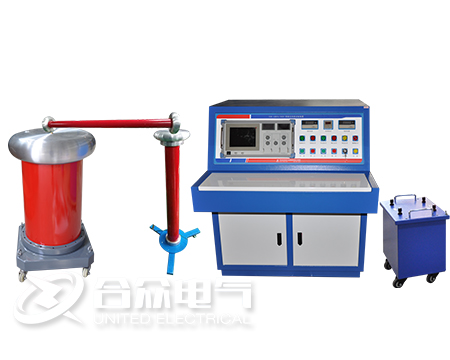

GB/T 7354-2018局部放電試驗標準，高壓試驗技術局部放電測量術語定義

  3.1局部放電 partial discharge;PD，導體間絕緣僅被部分橋接的電氣放電，這種放電可以在導體附近發生也可以不在導體附近發生。

  注1：局部放電一般是由于絕緣體內部或絕緣表面局部電場過于集中而引起的。通常這種放電表現為持續時間小于1us的脈沖。但是也可能出現連續的形式，比如氣體介質中的所謂無脈沖放電，通常用本標準所述的測量方法檢測不到這類放電。

  注2：“電暈“是局部放電的一種形式，它常發生在遠離固體或液體絕緣的導體周圍的氣體介質中。“電暈“不宜被用作所有局部放電形式的通用術語。

  注3：局部放電通常伴隨著聲、光、熱和化學反應等現象，更詳細的情況參見附錄G。

  3.2局部放電脈沖 partial discharge pulse;PD Pulse，當試品中發生局部放電時，用接在試驗回路中適當?shù)臋z測回路測得的電壓或電流脈沖。“電流”或“電壓”術語可以和“局部放電”放在一起用，表示檢測量的類型。

  注：試品中的一次局部放電產生一個電流脈沖，符合本標準規定的檢測儀在其輸出端將產生一個與其輸人端電流脈沖電荷成正比的電流或電壓信號。

  3.3與局部放電脈沖有關的參量

  3.3.1視在電荷 apparent charge，局部放電對于規定的試驗回路，在非常短的時間內，如果注人試品兩端的電荷量引起測量儀器的讀數相當于局部放電脈沖引起的讀數。

  注：這個電荷量就是視在電荷量，通常用皮庫(pC)表示。

  3.3.2脈沖重復率 pulse repetition rate

  n在選定的時間間隔內所記錄到的局部放電脈沖的總數與該時間間隔的比值。

  注：實際上只考慮高于規定幅值或在規定幅值范圍中的脈沖。

  3.3.3脈沖重復頻率 pulse repetition frequency

  N就等間隔脈沖而言，N是每秒局部放電脈沖數。

  注：脈沖重復頻率N與校準時的情況有關。

  3.3.4局部放電脈沖的相角中，和發生瞬時ti phase anglepyi and time ti of occurrence of a PD pulse 其關系見式(1)：yi=360(ti/T)

  式中：

  P——相位角，一般用度表示;

  T——試驗電壓的周期;

  ti一在試驗電壓最近一次朝正向過零時刻與局部放電脈沖之間的時間間隔。

  3.3.5平均放電電流 average discharge current

  I導出量，等于在選定的參考時間間隔Ta內的單個視在電荷qi的絕對值的總和除以該時間間隔

  3.3.6放電功率 discharge power

  P導出量，等于在選定的參考時間間隔T內的單個視在電荷qi饋人試品兩端間的平均脈沖功率2

  一單個視在電荷qi對應的放電瞬時ti的試驗電壓瞬時值，要注意每個值的符號(+/一)。放電功率一般用瓦特(W)表示。

  3.3.7平方率 quadratic rate

  D導出量，等于在選定的參考時間間隔T，u內單個視在電荷q，的平方和除以該時間間隔[見式(4)]。

  平方率一般用二次方庫侖每秒(C*/s)表示。

  3.3.8無線電干擾儀 radio disturbance meter，用與GB/T6113.101中一致的B段頻率的準峰值測量儀器。

  3.3.9無線電干擾電壓 radio disturbance voltage

  Urdv導出量，無線電干擾儀用于指示局部放電視在電荷q時的讀數，更詳細的情況見5.4.6及參見附錄E。

  3.4重復出現的最大局部放電值 largest repeatedly-occurring PD magnitude，用具有5.2.3中規定的脈沖序列響應的測量系統所記錄到的最大量值。

  重復出現的最大局部放電值不適用于直流電壓試驗。

  3.5規定的局部放電值 specified partial discharge magnitude

  在規定條件和試驗程序下試品在規定的電壓下允許的局部放電有關參量中的最大值。對于交流電壓試驗，視在電荷q的規定值是重復出現的最大局部放電值。

  注：任何局部放電脈沖參量幅值可能在一系列連續周波內隨機變化，且在電壓作用期間呈現出增大或減小的趨勢。因此，有關技術委員會宜對規定的局部放電幅值、試驗程序以及試驗回路和儀器作出相應的規定。

  3.6背景噪聲水平 background noise

  在局部放電試驗中檢測到的不是由試品產生的信號。

  注：背景噪聲包括測試系統中的白噪聲、廣播電波或其他的連續或脈沖信號，詳細的情況參見附錄H，

  3.7與局部放電脈沖參量有關的試驗電壓，與局部放電脈沖參量有關的試驗電壓定義見GB/T16927.1-2011。

  3.7.1局部放電起始電壓 partial discharge inception voltage

  Ui當施加于試品的電壓從某一觀察不到局部放電的較低值開始逐漸增加到初次觀察到試品中產生重復性局部放電時的電壓。

  實際上，起始電壓Ui是局部放電脈沖參量幅值等于或超過某一規定的低值時的最低施加電壓，注：對于直流電壓試驗，Ui的確定需要特殊考慮。

  3.7.2局部放電熄滅電壓 partial discharge extinction voltage

  Ue當施加于試品的試驗電壓從某一觀察到局部放電脈沖參量的較高值逐漸減小直到試品中停止出現重復性局部放電時的電壓。實際上，熄滅電壓U。是當所選的局部放電脈沖參量幅值等于或小于某一規定的低值時的最低施加電壓。

  注：對于直流電壓試驗，U，的確定需要特殊考慮，見第4章。

  3.7.3局部放電試驗電壓 partial discharge test voltage

  按規定的局部放電試驗程序施加的規定電壓，在此電壓施加期間測量試品的局部放電脈沖參量。注：該電壓是相關產品技術委員會規定的相對地試驗電壓，有些情況下可由用戶和制造商協商確定。

  3.8局部放電測量系統 partial discharge measuring system，局部放電測量系統包括耦合裝置、傳輸系統和測量儀器。

  3.9測量系統的特性，下列定義適用于第5章規定的測量系統。

  3.9.1傳輸阻抗 transfer impedance

  Z(f)當輸人是正弦電流時，輸出電壓幅值和一恒定輸入電流幅值的比，Z(f)是頻率f的函數。

  3.9.2下限頻率f，和上限頻率f2 lower and upper limit frequencies f and fz ，傳輸阻抗Z(f)由通帶峰值下降6dB時的頻率。

  3.9.3中心頻率f.和帶寬Af mid band frequency f m and bandwidth Af，所有測量系統的中心頻率均定義為式(5)：

  而帶寬定義為式(6)：

  3.9.4疊加誤差 superposition error

  當輸人電流脈沖時間間隔小于單個輸出響應脈沖的持續時間時，由瞬態輸出脈沖響應的重疊引起的。根據輸入脈沖的脈沖重復率，疊加誤差可能累加或可能消減。在實際回路中由于脈沖重復率的隨機特性，兩種情況均可能發生。但是，由于測量是基于重復出現的最大局部放電值進行的，因此，通常只能測到帶有累加的疊加誤差。

  注：疊加誤差可以達到100%或更高，這取決于脈沖重復率和測量系統的特性。

  3.9.5脈沖分辨時間 pulse resolution time

  Tr兩個持續時間極短、波形和極性相同、電荷量相等的相繼輸入脈沖之間的最短時間間隔，在這一時間間隔中脈沖響應幅值的變化不大于單個脈沖幅值的10%。

  脈沖分辨時間一般與測量系統的帶寬Af成反比，也是測量系統分辨連續局部放電現象能力的表征

  注：建議測量完整試驗回路和測量系統的脈沖分辨時間，因為試品也能引起疊加誤差，例如從電纜末端的波反射。有關技術委員會宜規定處理疊加誤差的程序，尤其是允許偏差包括正偏差或負偏差等。

  3.9.6積分誤差 integration error

  當局部放電電流脈沖的幅值頻譜的上限頻率小于以下值時，視在電荷測量中的誤差：

  a)寬帶測量系統的上限頻率;或

  b) 窄帶測量系統的中心頻率。

  注：如果某一特種電器有要求，有關技術委員會宜規定更嚴格的f和f：的值以減小積分誤差。

  3.10數字局部放電測量儀 digital partial discharge instruments，局部放電檢測儀對局部放電信號進行數據采集和評估的儀器。

  注：從試品端子上捕獲的局部放電脈沖的A/D轉換可以直接進行或在視在電荷脈沖已經采用一個模擬帶通濾波放大器或一個有源積分器之后進行。

  3.11刻度因數 scale factor

  k與儀器的讀數相乘得到輸人量值的系數(GB/T16927.2-2013的3.5)。

  3.12累積視在電荷 accumulated apparent charge

  qn在規定的時間間隔At期間出現的超過規定閾值水平的所有單個脈沖的視在電荷q的總和。

  3.13局部放電脈沖數 PD pulse count

  m在規定時間間隔At內超過規定閾值水平的局部放電脈沖總數。

  3.14局部放電模式 PD pattern

  在規定的時間間隔△r期間記錄的視在電荷q與局部放電脈沖相位角p關系，并以圖表顯示的局部放電模式。
