電力測試設備在試驗過程中都有一些數值數量，來衡量試驗過程和結果，下面我們來看一個例子，合眾電氣公司繼電保護測試儀開入開出量。

  開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。

  開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。

  開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。

  開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。

  以下是兩種常見的開出量接線示意圖：

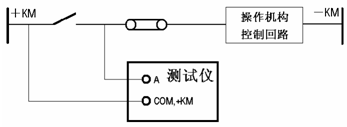

  電位接點時
  空接點時
  以上是合眾電氣公司繼電保護測試儀開入開出量，繼電保護測試儀是合眾電氣重點產品，合眾電氣二十年來專業致力于電力測試設備的制造。
