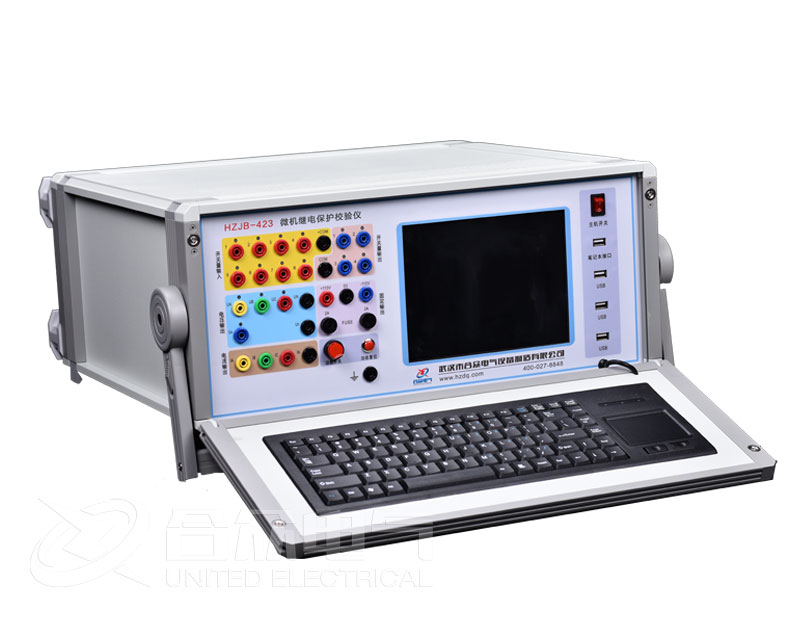

繼電保護測試儀“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。通過界面上的3P等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。

  它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式(有“手動”、“半自動”和“全自動”三種試驗方式)，方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于最常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行繼電保護測試儀交流試驗詳細介紹。

  可以靈活控制輸出4相電壓3相電流，同時輸出多種組合

  具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出

  各相電壓、電流輸出均可以任意設置幅值和相位，繼電保護測試儀幅值可以設置上限限制

  各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定

  Ux可以設置多種輸出方式組合，也可以任意置數

  可以全自動、半自動、手動變化，且在輸出時可以任意切換

  繼電保護測試儀在輸出狀態可以直接修改幅值、相位、步長以及變量的個數

  可以直接顯示功率數值，用于校驗功率計量儀表

  可測量動作值、返回值、動作時間、返回時間
