繼電保護測試儀是測量繼電保護的儀器，相對一般的電力試驗設備略顯復雜，下面合眾電氣專家舉例介紹它的一個細節，繼電保護測試儀的時間測試界面說明，繼保的時間測試也是斷路器多觸頭動作時間測量。

  時間測試（斷路器多觸頭動作時間測量）
  ■界面說明

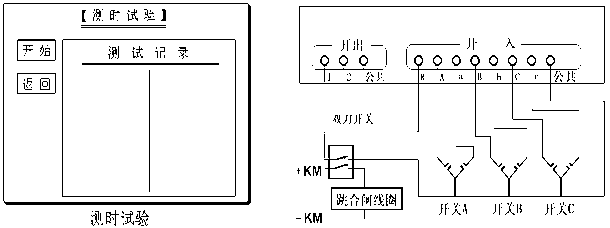

  本試驗中裝置監視7路開關量輸入的變化，記錄各開關量相繼動作的時間順序。其工作過程類似一個7路數字毫秒計或開關量時間順序記錄儀。常用于測量斷路器多個觸頭的動作過程，可用于三相開關6個觸頭的動作時間及動作同期的測量。其接線方法如下圖：

  試驗時需外加一雙刀雙擲開關，一個刀用于通斷跳合閘電流，另一個刀及6路開關觸頭的輔助接點接入開入端進行時間測量。

  試驗時按下“開始”鍵，兩路開出接點閉合，裝置等待開關量輸入。合上雙刀雙擲開關，啟動跳/合閘，同時啟動開入R開始計時，然后各相開關各觸頭相繼動作。從開入R到A～c動作的時間間隔即為開關動作時間，開入A～c先后動作的時間間隔即為動作時間差。

  第一個開關（任意哪一個）動作的時刻為計時起始時刻（起表），然后每一個開關的動作（合上或打開）均有時間記錄，該時間均以起表時刻為時間原點。
