高壓斷路器預防性試驗主要內容

  (1)絕緣電阻測試

  測試前應將支持絕緣子擦干凈，使用2500V的兆歐表，①要測量相與相之間的絕緣電阻，②相與地之間的絕緣電阻，測試結果不應少于1000MΩ。

  (2)導電回路電阻測量

  高壓斷路器的導電回路電阻也叫作接觸電阻，其測量試驗使用雙臂電橋，測試時先將斷路器合、跳幾次后再將斷路器操作保險取下，將斷路器手動操作部分綁死捆住，以防突然跳閘傷人并防止突然斷開時電橋的檢流計打壞。測量時如果懷疑測定數值可復測幾次，每次都將開關動作幾次。取分散性較小的三次平均值為測試值。

  (3)跳閘、合閘線圈直流電阻測量

  跳閘、合閘線圈直流電阻測量，這是一項常規的試驗，用單臂電橋進行測試，測試結果與以往測試結果相比不應有較大的變化。

  (4)跳閘、合閘時間的測量

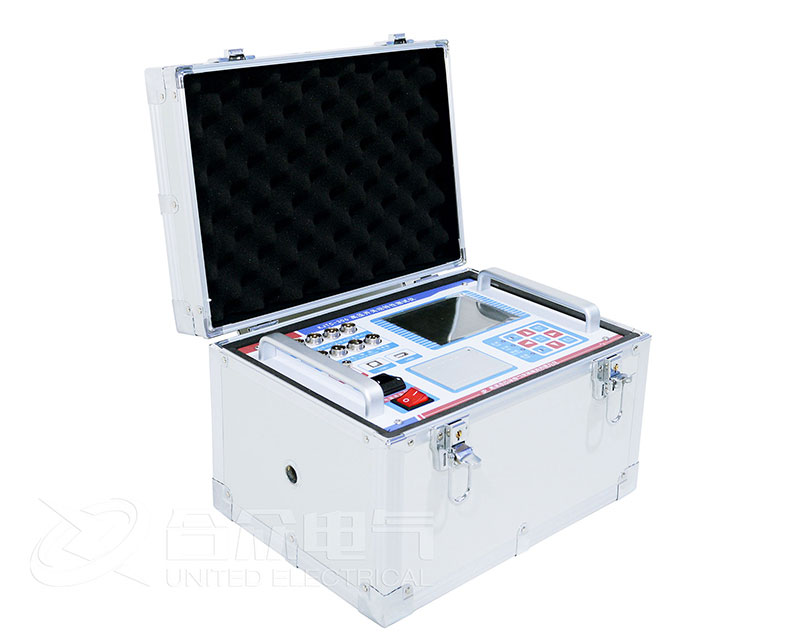

  它屬于斷路器的動作特性試驗，可采用高壓開關動特性測試儀進行試驗，跳閘、合閘時間與跳合閘的速度有關，與機械的結構、機械的摩擦力及機械勢能能量等有關。

  測量時使用電秒表進行動作時間的測量，測量合閘時間時，將三相開關主觸電串聯連接到電秒表，當只有全部接點閉合時的時間為合閘時間；測量分閘時間時，將三相開關主觸點并聯連接后，接到電秒表，當只有全部接點斷開時的時間為分閘時間。

  (5)絕緣油試驗，僅對油斷路器做此項試驗，實驗方法同油試驗。

  (6)三相同期試驗

  斷路器的三相同期試驗是通過手動壓合開關進行的，在三相動、靜觸頭之間接入三只小電珠，小電珠回路始終是通電的，當壓合開關時，按電珠亮的先后做好記號，壓到底后在三相導電桿上再做出記號，分開閘后測量各導電桿上下兩記號間的距離，調整導電桿的長度使之相同，反復調整到壓合時電珠同時亮，斷開時電珠同時滅為止。

  (7)高壓斷路器操作機構的最低動作時間測量

  高壓斷路器操作機構的最低動作時間測量，它屬于操作機構的檢驗。為保證斷路器在各種運行狀況下都能可靠地工作，規程規定了動作電壓的下限值，如果動作電壓過低，會引起斷路器的誤動作。

  合閘接觸器線圈最低動作電壓：不大于額定電壓的80%，不小于額定電壓的30%；分閘電磁鐵線圈最低動作電壓：不大于額定電壓的65%，不小于額定電壓的30%。

  (8)交流耐壓試驗

  交流耐壓試驗是在斷路器特性試驗完成后進行的，油斷路器還要在油試驗合格后進行，氣體斷路器要在充滿合格的SF6氣體后進行。

  斷路器要做兩次試驗，進行斷口間耐壓試驗和對地耐壓試驗。

  注意：試驗標準中有些斷路器的斷口耐壓值大于對地耐壓值。

  真空斷路器在耐壓時發現下列情況時需更換真空泡：

  (1)斷路器末合閘而一端帶電時真空滅弧室出現紅色或乳白色的輝光。

  (2)真空滅弧室內部零件氧化變色或失去銅的光澤。

  (3)玻璃殼上有大量的沉積物。
